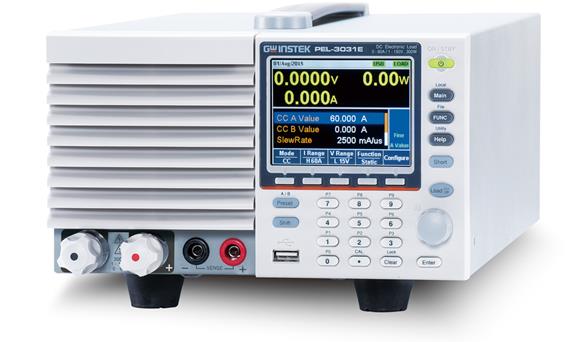

固纬可程式单通道直流电子负载PEL-3031E/PEL-3032E

ꄴ前一个：固纬可编程直流电子负载PEL-2020A/PEL-2030A/PEL-2040A/PEL-2041A

ꄲ后一个：固纬高速斜率大功率容量直流电子负载PEL-3021/PEL-3041/PEL-3111/PEL-3211/PEL-3212/PEL-3323/PEL-3424/PEL-3535/PEL-3322/PEL-3533/PEL-3744/PEL-3955

固纬电子新推出的PEL-3000E系列是一款可程式单通道电子负载，PEL-3031E提供300W(1V~150V/60A))的电压/电流/电阻/功率吸汲能力。承袭PEL-3000系列的LCD面板及操作界面，操作简单，视觉上一目了然。此款为固纬针对中低功率电子元器件、电池、行动电源、电源类产品应用需求所提供的高速且准确量测测试机种。

PEL-3000E系列适用于60mA以上电流吸汲及测量应用，包含charger/ Adaptor和各种电源供应单元及便携式充电装置的量测应用。

PEL-3000E提供了七种操作模式与三种动作功能，这七种操作模式分别为定电流、定电压、定电阻、定功率等四种基本操作模式再加上定电流+定电压、定电阻+定电压、定功率+定电压模式，使用者可依照产品的需求选择不同的操作模式后再选择其动作方式 ; 而三种动作功能分别为静态(Static)功能、动态功能(Dynamic) 与 Sequence功能，可以分别使用在一个固定负载吸汲条件，两个吸汲条件之间切换和二个以上吸汲条件间切换的测试场合。

Sequence功能允许使用者设定复杂的负载吸汲条件。可供使用者依序设定不同吸汲条件及时间来建立一系列的吸汲条件，并依照所设定的条件循序执行。例如: 电动工具模拟测试。使用示波器及电流探棒的测量，纪录电动工具操作时的电流波形，经由电子负载sequence参数设定来产生模拟的电流波形，供工程人员分析所提供的电源装置是否可正常供给电动工具运作。

Soft start功能可供使用者决定以多少时间到达电子负载所设定的电压/电流/电阻/功率吸汲值。一般的DC load没有Soft start功能，当进行高速吸汲电流的控制时，因为外部负载线的电感量效应，所以在电子负载输入端产生瞬间压降，因此造成输出电压Non-monotonic increase. 而透过PEL-3000E的soft start功能不仅输出电压可以满足Monotonic increase，而且可避免Inrush current及surge voltage在待测物端的产生。例如: 利用power supply+ LED+ DC load(启动Soft start)可避免Inrush current及surge voltage对LED造成损害。

UVP过低输入电压保护功能可应用于电池放电测试，当电池的工作电压低于UVP的设定值时停止对电池放电，藉以保护电池。CutOff Time可以供使用者预先设定吸汲时间，时间到了截止吸汲。除此之外PEL-3000E系列提供模拟控制(Analog Control)端子。供使用者以外部电压, 外部电阻, 开关控制PEL-3000E，也可从模拟控制(Analog Control)端子监控电子负载吸汲状况及警报等。

快速选型

型号	操作电压	操作电流	功率	标配接口
PEL-3031E	1-150V	60A	300W	USB
PEL-3032E	2.5-500V	15A	300W	USB

详细规格
型号		PEL-3031E		PEL-3032E
功率		300W		300W
档位		Low	High	Low	High
电压		1~150V	1~150V	2.5~500V	2.5~500V
电流		0~6A	0~60A	0~1.5A	0~15A
最小操作电压(DC)		1V-6A	1V-60A	2.5V-1.5A	2.5V-15A
基本模式
CC模式	范围	0~6A	0~60A	0~1.5A	0~15A
	设置范围	0~6.12A	0~61.2A	0~1.53A	0~15.3A
	分辨率	0.2mA	2mA	0.05mA	0.5mA
	精确度	(T *1) ± (0.1% of set +0.1% of F.S) +Vin/500 kΩ (Full scale of High range)	(T *1) ± (0.1% of set +0.2% of F.S) +Vin/500 kΩ (Full scale of High range)	(T *1) ± (0.1% of set +0.1% of F.S) +Vin/500 kΩ (Full scale of High range)	(T *1) ± (0.1% of set +0.2% of F.S) +Vin/500 kΩ (Full scale of High range)
CR模式	范围	60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)		6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);0.6S-0.00002S(1.6666Ω -50kΩ )(300W/500V)
	设置范围	60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)		6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);0.6S-0.00002S(1.6666Ω -50kΩ )(300W/500V)
	分辨率(30000 steps)	0.002S(15V) ; 0.0002S(150V)		0.0002S(50V) ; 0.00002S(500V)
	精确度	(T *1) ± (0.3% of set + 0.6S) + 0.002mS		(T *1) ± (0.3% of set + 0.06S) + 0.002mS
CP模式	范围	1~15V	1~150V	2.5~50V	2.5~500V
	设置范围	0~15.3V	0~153V	0~51V	0~510V
	分辨率	0.5mV	5mV	1mV	10mV
	精确度	(T *1)± (0.1% of set + 0.1% of F.S) (Full scale of Low range)	(T *1)± (0.1% of set + 0.1% of F.S) (Full scale of High range)	(T *1)± (0.1% of set + 0.1% of F.S) (Full scale of Low range)	(T *1)± (0.1% of set + 0.1% of F.S) (Full scale of High range)
CP模式	范围	0W-30W(6A)	0W-300W(60A)	0W-30W(1.5A)	0W-300W(15A)
	设置范围	0W-30.6W	0W-306W	0W-30.6W	0W-306W
	分辨率	1mW	10mW	1mW	10mW
	精确度	(T *1)±(0.6 % of set + 1.4 % of f.s (Full scale of H range)) + Vin^2/500 kΩ		(T *1)±(0.6 % of set + 1.4 % of f.s (Full scale of H range)) + Vin^2/500 kΩ
动态模式
通用	T1& T2	0.05mS - 30mS / Res : 1uS; 30mS - 30S / Res : 1mS		0.05mS - 30mS / Res : 1uS; 30mS - 30S / Res : 1mS
	精确度	1uS / 1mS ± 200ppm		1uS / 1mS ± 200ppm
	斜率(精度10%)	0.001~0.25A/uS	0.01~2.5A/uS	0.25mA~62.5mA/uS	2.5mA~625mA/uS
	斜率分辨率	0.001A/uS	0.01A/uS	0.25mA/uS	2.5mA/uS
	斜率设置精度	±(10% + 15us)* Time to reach from 10% to 90% when the current is varied from 2% to 100% (20% to 100% in L range) of the rated current.
CC模式	范围	0~6A	0~60A	0~1.5A	0~15A
	设置范围	0~6.12A	0~61.2A	0~1.53A	0~15.3A
	电流分辨率	0.2mA	2mA	0.05mA	0.5mA
	电流精确度	±0.8% F.S.		±0.8% F.S.
CR模式	范围	60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)		6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);0.6S-0.00002S(1.6666Ω -50kΩ )(300W/500V)
	设置范围	60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)		6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);0.6S-0.00002S(1.6666Ω-50kΩ )(300W/500V)
	设置范围	30000 steps		30000 steps
	电阻分辨率	(T *1)±(1% of set + 0.6S) + 0.002mS		(T *1)±(1% of set + 0.06S) + 0.002mS
测量
电压回读值	范围	0~15V	0~150V	0~50V	0~500V
	分辨率	0.5mV	5mV	2mV	20mV
	精度	(T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of Low range)	(T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of Low range)	(T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of Low range)	(T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of Low range)
电流回读值	范围	0~6A	0~60A	0~1.5A	0~15A
	分辨率	0.2mA	2mA	0.05mA	0.5mA
	通用	(T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of High range)	(T *1)± (0.1% of rdg + 0.2% of F.S) (Full scale of High range)	(T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of High range)	(T *1)± (0.1% of rdg + 0.2% of F.S) (Full scale of High range)
通用
触发输入/输出端(BNC)	YES
电流监测输出	YES
外部模拟控制	YES
软启动	YES
序列功能(Normal/Fast)	YES
BATT 自动测试	YES
OCP自动测试n	YES
OPP自动测试	YES
预设值	10 Sets
保护	OCP, OPP, UVP, OVP, OTP, RVP
其它
电源输入	100-120VAC/ 200-240VAC, 47-63Hz
接口	USB, GPIB(Option), Analog external control
尺寸 & 重量	213.8(W) x 124.0(H) x 400.5(D)mm, Approx. 7.5Kg

附件

CD ROM(使用手册、编程手册、快速指南)×1

电源线(依区域)×1

前端垫圈(M6)×2

GTL-105A远端电压感测线，红×1，黑×1

选件

GTL-248 GPIB 线, 2.0m

GTL-246 USB 线, Type A – Type B

PEL-010 粉尘过滤网

PEL-004 GPIB卡

7种操作模式：CC、CV、CR、CP、CC+CV、CR+CV、CP+CV

可编程Fast/Normal序列功能

Soft Start

最快上升时间：2.5A/μs

动态模式

保护：OVP、OCP、OPP、OTP、RVP、UVP

远程传感

整合电压、电流、功率测量功能

支持外部电压、电阻控制

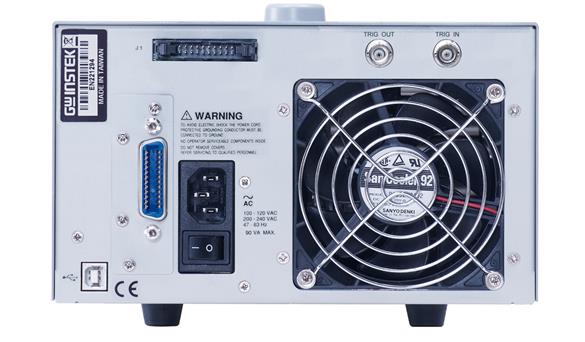

后面板BNC接口Trigger IN/OUT

外部模拟控制接口

USB/GPIB(选配)
