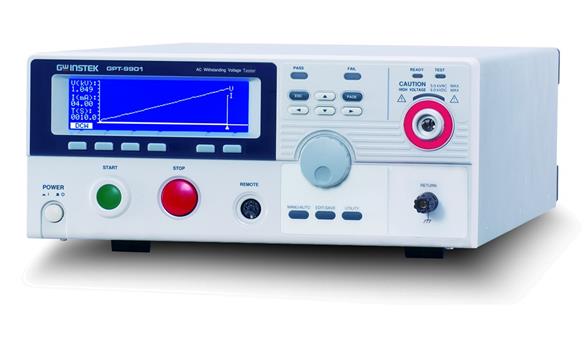

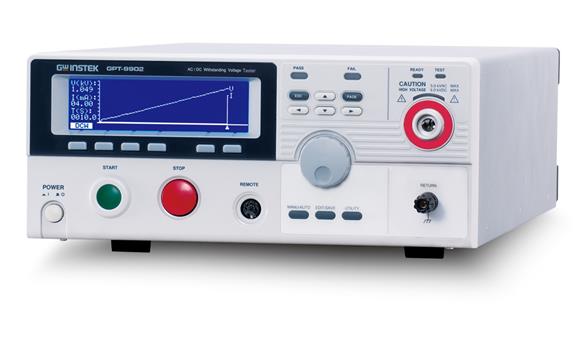

固纬 500VA安规测试仪 GPT-9904/GPT-9903A/GPT-9902A/GPT-9901A
固纬电子高稳定性测试、安全考量及全新外观的安规测试仪- GPT-9900 系列，来符合如IEC、EN、UL、CSA、GB、JIS等安全法规对各种电子/电器产品或部件在测试上的要求。
GPT-9900系列安规测试仪共计有2个型号： GPT-9904是4合一机种，具有交/直流耐压测试、绝缘电阻测试及交流接地阻抗测试功能、 GPT-9903/9903A提供交/直流耐压测试及绝缘电阻测试功能、 GPT-9902A提供交/直流耐压测试测试功能、 GPT-9901A提供交流耐压测试功能。全系列机型提供交流500VA输出容量，并使用高效率的PWM放大器，有效避免因输入电源电压变动或波形变形的影响，以确保交流耐压测试时对待测物提供稳定之高压输出。
针对安全性的考量上， GPT-9900系列使用软/硬体控制的方式，提供像是开机自测、零点启动、测试过程中侦测不正常输出电压、超过设定上/下限时之快速切断输出电压的能力(150μs)，甚至还提供需插上特殊的连锁(Interlock)端子才能让安规测试器正常输出的功能。除此之外，每项测试完成后都会自动进行放电处理，以避免待测物存在过大的测试电压，造成使用者伤害。
而在操作、观测及量测性能方面， GPT-9900系列提供扫描功能，利用软体将扫描功能直接架构于机器内；当使用者于功能测试完成后，即可进入扫描模式观看此次测试结果的分析曲线，并可选取测试过程内的任一时间点，分析电压对电流关系(当选取ACW或DCW功能)，甚至可藉由设定起始时间，扫描某段特定时间的测试结果，分析局部电压对电流的关系。同时GPT-9900系列以简约的按键设计并搭配高辨视性的点矩阵蓝色LCD显示幕，以及不同颜色之高亮度LED做为状态指示灯，让整个操作设置及测量观看，更加轻松且易于判读。此外，在提供测试所需的主要功能方面，交流耐压(AC 5kV/100mA)、直流耐压(DC 6kV/20mA)、绝缘电阻(DC 50V~1000V/50GΩ)、以及接地阻抗测试(AC 32A max./650mΩ)，并且搭配输出调整解析度、量测解析度、电压爬升时间设定、上/下限判断设定...等，让使用者可以执行各项所需的测试并获得精确的量测结果。
GPT-9900系列安规测试仪共计有2个型号： GPT-9904是4合一机种，具有交/直流耐压测试、绝缘电阻测试及交流接地阻抗测试功能、 GPT-9903/9903A提供交/直流耐压测试及绝缘电阻测试功能、 GPT-9902A提供交/直流耐压测试测试功能、 GPT-9901A提供交流耐压测试功能。全系列机型提供交流500VA输出容量，并使用高效率的PWM放大器，有效避免因输入电源电压变动或波形变形的影响，以确保交流耐压测试时对待测物提供稳定之高压输出。
针对安全性的考量上， GPT-9900系列使用软/硬体控制的方式，提供像是开机自测、零点启动、测试过程中侦测不正常输出电压、超过设定上/下限时之快速切断输出电压的能力(150μs)，甚至还提供需插上特殊的连锁(Interlock)端子才能让安规测试器正常输出的功能。除此之外，每项测试完成后都会自动进行放电处理，以避免待测物存在过大的测试电压，造成使用者伤害。
而在操作、观测及量测性能方面， GPT-9900系列提供扫描功能，利用软体将扫描功能直接架构于机器内；当使用者于功能测试完成后，即可进入扫描模式观看此次测试结果的分析曲线，并可选取测试过程内的任一时间点，分析电压对电流关系(当选取ACW或DCW功能)，甚至可藉由设定起始时间，扫描某段特定时间的测试结果，分析局部电压对电流的关系。同时GPT-9900系列以简约的按键设计并搭配高辨视性的点矩阵蓝色LCD显示幕，以及不同颜色之高亮度LED做为状态指示灯，让整个操作设置及测量观看，更加轻松且易于判读。此外，在提供测试所需的主要功能方面，交流耐压(AC 5kV/100mA)、直流耐压(DC 6kV/20mA)、绝缘电阻(DC 50V~1000V/50GΩ)、以及接地阻抗测试(AC 32A max./650mΩ)，并且搭配输出调整解析度、量测解析度、电压爬升时间设定、上/下限判断设定...等，让使用者可以执行各项所需的测试并获得精确的量测结果。
GPT-9900系列其他功能和特点还包括：后板输出功能，以方便整合于系统中、断线侦测功能(仅适用于接地阻抗测试)，以避免断线造成量测结果的误判、100组记忆组数，可做为不同测试条件之储存、多个记忆组结合可做自动连续测试、前板遥控端子座/后板Signal I/O，提供客户以更便捷及符合需要的方式来控制安规测试器之输出/中止。甚至针对需要电脑控制并记录测试结果的使用者，也提供了RS-232C、USB及GPIB(选购)介面可供使用。
固纬安规测试知识分享 https://v.youku.com/v_show/id_XNDYxNDE1OTUzNg==.html
GPT-9000系列AUTO功能操作方法https://v.youku.com/v_show/id_XNDYyMTc5MjExNg==.html
安规测试仪 GPT-9000系列 基本操作http://v.youku.com/v_show/id_XMTUwODE5Njc2NA==.html?spm=a2hzp.8253869.0.0
快速选型
| 型号 | 主要功能 | 后面板输出 | 容量 | 扫描功能 | 标配接口 |
| GPT-9904 | AC/DC/IR/GB | √ | 500VA | √ | USB/RS-232/I/O |
| GPT-9903A | AC/DC/IR | √ | 500VA | √ | USB/RS-232/I/O |
| GPT-9902A | AC/DC | √ | 500VA | √ | USB/RS-232/I/O |
| GPT-9901A | AC | √ | 500VA | √ | USB/RS-232/I/O |
| 详细规格 | |
| 交流耐压测试 | |
| 输出电压范围 | 0.100kV~ 5.000kV ac |
| 输出电压调整分辨率 | 2V/步进 |
| 输出电压准确度 | ± (1%设定值+ 5V) [无负载] |
| 最大额定负载 | 500 VA (5kV/100mA) |
| 最大额定电流 | 100mA (0.5kV< V ≦5kV)；10mA (0.1kV≦ V ≦0.5kV) |
| 输出波形 | 正弦波 |
| 输出电压频率 | 50 Hz / 60 Hz 可选择 |
| 电压变动率 | ± (1%读值+ 5V) [最大额定负载→未加负载] |
| 电压表准确度 | ± (1%读值+ 5V) |
| 电流量测范围(截断电流) | 0.001mA~100.0mA |
| 电流量测分辨率 | 0.001mA / 0.01mA / 0.1mA |
| 电流量测准确度 | ±(1.5%读值+ 30位数)当HI SET<1.11mA；±(1.5%读值+ 3位数)当HI SET≧1.11mA |
| 上/下限判定功能 | Yes |
| ARC侦测 | Yes |
| 扫描功能* | Yes |
| 上升时间(RAMP) | 0.1s~999.9s |
| 测试时间(TIMER)* | OFF, 0.5s~999.9s |
| GND | ON/OFF |
| 直流耐压测试 | |
| 输出电压范围 | 0.100kV~ 6.000kV dc |
| 输出电压调整分辨率 | 2V/步进 |
| 输出电压准确度 | ± (1%设定值+ 5V) [无负载] |
| 最大额定负载 | 100W (5kV/20mA) |
| 最大额定电流 | 20mA (0.5kV< V ≦6kV)；2mA (0.1kV≦ V ≦0.5kV) |
| 电压变动率 | ± (1%读值+ 5V) [最大额定负载→未加负载] |
| 电压表准确度 | ± (1%读值+ 5V) |
| 电流量测范围(截断电流) | 0.001mA~20.0mA |
| 电流量测分辨率[1] | 0.001mA / 0.01mA / 0.1mA |
| 电流量测准确度 | ±(1.5%读值+ 30位数)当HI SET<1.11mA；±(1.5%读值+ 3位数)当HI SET≧1.11mA |
| 上/下限判定功能 | Yes |
| ARC 侦测 | Yes |
| 扫描功能* | Yes |
| 上升时间(RAMP) | 0.1s~999.9s |
| 测试时间(TIMER)* | OFF, 0.5s~999.9s |
| GND | ON/OFF |
| 绝缘电阻测试 (GPT-9904/9903A) | |
| 输出电压范围 | 50V~1000V dc |
| 输出电压调整分辨率 | 50V/步进 |
| 输出电压准确度 | ± (1%设定值+5V) [无负载] |
| 电阻量测范围 | 0.001GΩ~ 50.00GΩ |
| 测试电压 |
50V≦V ≦500V：0.001~0.050GΩ：±(5%读值 + 1位数)；0.051~2.000GΩ：±(10%读值 + 1位数) 500V≦ V ≦1000V：0.001~0.500GΩ：±(5%读值 + 1位数)；0.501~9.999GΩ：±(10%读值 + 1位数)；10.00~50.00GΩ：±(15%读值 + 1位数) |
| 输出阻抗 | 600kΩ |
| 上/下限判定功能 | Yes |
| 扫描功能* | Yes |
| 上升时间(RAMP) | 0.1s~999.9s |
| 测试时间(TIMER) | 1s~999.9s |
| GND | OFF (fixed) |
| 接地阻抗测试 (仅GPT-9904) | |
| 输出电流范围 | 03.00A~32.00A ac |
| 输出电流调整分辨率 | 0.01A |
| 输出电流准确度 | 3A≦ I ≦8A: ±(1%读值+ 0.2A)；8A< I ≦32A: ±(1%读值+ 0.05A) |
| 测试电压 | 6Vac 最大(开路电压) |
| 测试电压频率 | 50Hz/60Hz可选择 |
| 电阻量测范围 | 10.0mΩ~ 650.0mΩ |
| 电阻量测分辨率 | 0.1mΩ |
| 电阻量测准确度 | ±(1%读值+ 2 mΩ) |
| 上/下限判定功能 | Yes |
| 扫描功能* | Yes |
| 测试时间(TIMER) | 0.5s~999.9s |
| 测试方式 | 四线式量测 |
| GND | OFF (fixed) |
| 记忆组 | |
| 单步骤记忆 | MANU：100组 |
| 自动测试记忆 | AUTO：100 组, 每组最多16个manu |
| 界面 | |
| 后板输出 | 标准 |
| RS-232C | 标准 |
| USB | 标准 |
| GPIB | 选购 |
| Remote terminal (Front) | 标准 |
| Signal I/O | 标准 |
| 显示屏 | |
| 240 x 64 点阵式(蓝色) LCD | |
| 使用电源 | |
| AC 100V/120V/220V/230V ± 10%, 50/60Hz | |
| 尺寸及重量 | |
|
330(W)x148(H)x482(D)mm(GPT-9902A/9901A/9903A); 约24kg 330(W)x148(H)x587(D)mm(GPT-9904); 约27kg |
|
| [* ]扫描功能及测试时间可为持续测试(TIMER = OFF), 只有在特殊的MANU模式下( MANU=***-000 )可被执行 | |
快速指南x 1, 电源线x 1,
CD x 1(内含完整使用手册)
Interlock端子 x 1
Remote端子组件 x 1
测试线GHT-114 x 1 for GPT-9903
测试线GHT-114 x 1, GTL-115 x 1 for GPT-9904
选购配备
Opt.1 GPIB卡
选购附件
GHT-113 高压测试枪
GHT-205 高压测试棒
GTL-232 RS232C通讯数据线, 9针对9针母座, 用于计算机联机
GTL-247 USB通讯数据线, A-A型式, 约1.8公尺
GTL-248 GPIB通讯数据线, 约2公尺
GRA-417 面板机架 (19”, 4U) *此面板机架不适用GPT-9903/9904A
CD x 1(内含完整使用手册)
Interlock端子 x 1
Remote端子组件 x 1
测试线GHT-114 x 1 for GPT-9903
测试线GHT-114 x 1, GTL-115 x 1 for GPT-9904
选购配备
Opt.1 GPIB卡
选购附件
GHT-113 高压测试枪
GHT-205 高压测试棒
GTL-232 RS232C通讯数据线, 9针对9针母座, 用于计算机联机
GTL-247 USB通讯数据线, A-A型式, 约1.8公尺
GTL-248 GPIB通讯数据线, 约2公尺
GRA-417 面板机架 (19”, 4U) *此面板机架不适用GPT-9903/9904A
500VA测试容量
大型(240x64)点矩阵式LCD
扫描功能, 提供待测物特性分析
绝缘电阻量测可达50GΩ
手动/自动测试模式
具快速选择功能键
高亮度警示及状态指示灯
具Interlock功能
零点输出
输出电压上升时间控制
True RMS电流量测
高解析度: 1uA(电流量测), 2V(电压设定)
使用PWM放大器, 确保测试效益及测试可靠性
提供100组记忆, 以储存测试条件, 且每个记忆组可独立命名
遥控端子座, 提供机器自前面板外接控制器

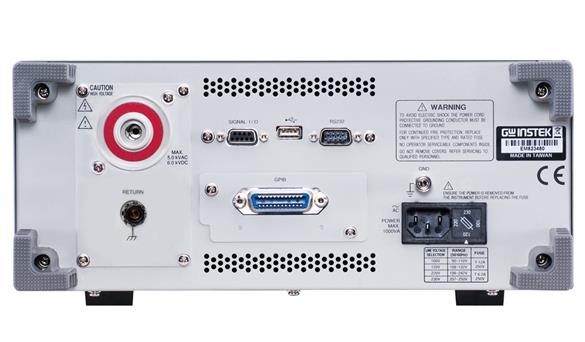

提供后板输出座, 方便系统整合配线
接口: RS-232C, USB device, Signal I/O及GPIB (选购)
大型(240x64)点矩阵式LCD
扫描功能, 提供待测物特性分析
绝缘电阻量测可达50GΩ
手动/自动测试模式
具快速选择功能键
高亮度警示及状态指示灯
具Interlock功能
零点输出
输出电压上升时间控制
True RMS电流量测
高解析度: 1uA(电流量测), 2V(电压设定)
使用PWM放大器, 确保测试效益及测试可靠性
提供100组记忆, 以储存测试条件, 且每个记忆组可独立命名
遥控端子座, 提供机器自前面板外接控制器
提供后板输出座, 方便系统整合配线
接口: RS-232C, USB device, Signal I/O及GPIB (选购)
