固纬交直流功率计GPM-8310
固纬电子 – GPM-8310，单相(1P/2W)交流电源功率量测的数字功率计，该产品测试频宽可达DC, 0.1Hz~100kHz、采用16bits A/D、取样率300kHz。使用5” TFT LCD显示屏、5位数量测显示、提供25种功率量测上相关参数，以及有高精准度的量测能力；并同时具有波形显示(电压/电流/功率)的能力、积分量测功能、各阶谐波量测及分析、外部感应器输入端子、多样的通讯接口…等，来协助使用者达成清晰、便捷、准确的功率量测。
GPM-8310的额定直接输入电压600V、输入电流20A，可支持小电流档位至5mA(分辨率可达0.1uA)、功率量测分辨率0.1uW、波峰因素可达3 (半量程可达6或6A)，且电压/电流/功率量测能力可达(±0.05%读值±0.1%档位)，并可依选择不同的量测模式，提供多达25种功率量测上的相关参数，包括电压、电流、频率、功率、波峰因素、视在功率、无效功率、功率因数、相位角、总谐波失真率、最大电流比外，还包括MATH计算功能。因此，无论是在如待机功耗的小电流/小功率量测、或是一般产品的消耗功率量测，均提供范围与精准度的支援。
GPM-8310也妥善的利用了TFT LCD显示屏的优势，可使用数值和图形的方式呈现参数量测的结果。在数值方面，提供一般模式和简易模式，一般模式: 可显示10个量测参数(2个主要量测+8个监控量测)、简易模式: 四个量测参数，同时这些呈现的参数，可随使用者的需求，自25种的功率参数中任意选取。而在图形显示方面，提供简易的示波器模式，以波形方式呈现电压/电流/功率这三个参数；另外，针对量测信号的各阶谐波的量测与分析，都可以数值或条状图完整呈现，不只满足了制程测试上精准度及清晰易读的需要、同时也能符合研发设计和质量验证上多样性的量测应用需求。

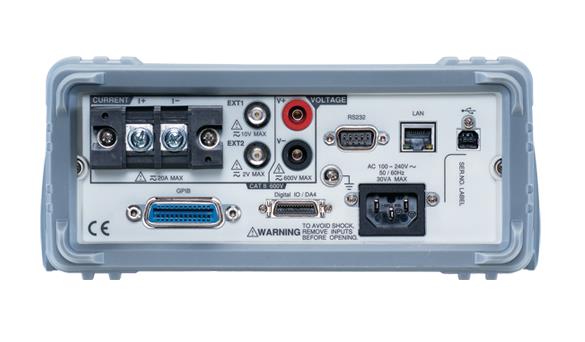

此外，GPM-8310在辅助量测的机制/功能上的表现，也是全方位的。对于测量大电压的应用，提供VT rate设置可搭配外部比压器使用；而针对大电流的量测，则视比流器的型式 ~ 电压输出型或电流输出型，若是电流输出型可直接锁付于机器后板并搭配CT rate设置进行量测、若为电压输出型则可通过GPM-8310提供的外部电流感应器输入端子(EXT1/EXT2)进行量测。自动换档可自定义需要的换档档位，以节省不必要的换档时间浪费。10000笔的内部存储器，可依GPM-8310设置的更新率或使用者自行定义的时间间隔，进行量测资料的储存，以共后续分析之用。
在资料选取和储存方面，GPM-8310提供多样的通讯界面RS-232C/ USB device (虚拟COM)/ LAN/ GPIB，使用者可依使用习惯或搭配现有系统界面，来编写程序读取量测结果，无需增加界面购买的成本；USB host，可支援GPM-8310的荧幕撷取、内部纪录资料的存取，以及版本更新。对于有外部讯号控制或使用资料纪录器纪录资料的需求，GPM-8310也提供可选购的Digital I/O (DA4)界面(需于出厂前加装)，可连接外部控制器如PLC或资料纪录器，以符合自动量测或长时间纪录的应用。
GPM-8310操作视频 https://v.youku.com/v_show/id_XNDkyNDg1NjY4OA==.html
标准附件
安全指南 x 1
电源线 x 1
光盘 x 1 (含完整使用手册及USB驱动)
测试线 GTL-209 x 1, GTL-212 x1
DA4线 GTL-214 (for GPM-8310 with DA4 only)
选购配备
选购01 DA4卡 (含GTL-214 x 1)
注: 选购配备DA4须于出货前工厂内安装
选购附件
GPM-001 Test Fixture (including GTL-210 x2, GTL-213 x1)
GPM-001 (EU) Test Fixture (including GTL-210 x2, GTL-213 x1)
GTL-209 Test Lead, Banana to Bare-wire, Approx. 1000mm
GTL-210 Test Lead, Banana to Banana, Approx. 1000mm
GTL-212 Test Lead, O-Type to Bare-wire, Approx. 1000mm
GTL-213 Test Lead, O-Type to Banana, Approx. 1000mm
GTL-214 DA4 Cable, Approx. mm
GTL-232 RS-232C线, 9-pin Female to 9-pin, null modem for computer, 约2000mm
GTL-246 USB线, A-B type, 约1200mm
GTL-248 GPIB线, 约2000mm
GRA-422 机架安装套件，19英寸2U尺寸
电压/电流测试频宽可达DC, 0.1Hz ~ 100kHz
两种数值显示模式
一般画面 : 显示2个主测项+8个小测项
简易画面 : 显示4个主测项的测试值
波形显示 : V (电压), I (电流), P (功率)
电流/电压可测至CF为3的畸形波, 半量程CF可达6或6A
50阶谐波量测及分析(数值与条状图)
积分功能支援自动换档
具外部电流感应器输入端子 (EXT1/EXT2)
标准界面: RS-232C, USB device/ host, LAN, GPIB
选购界面: Digital I/O (DA4) (须于出厂前安装)
选购配件: GPM-001
