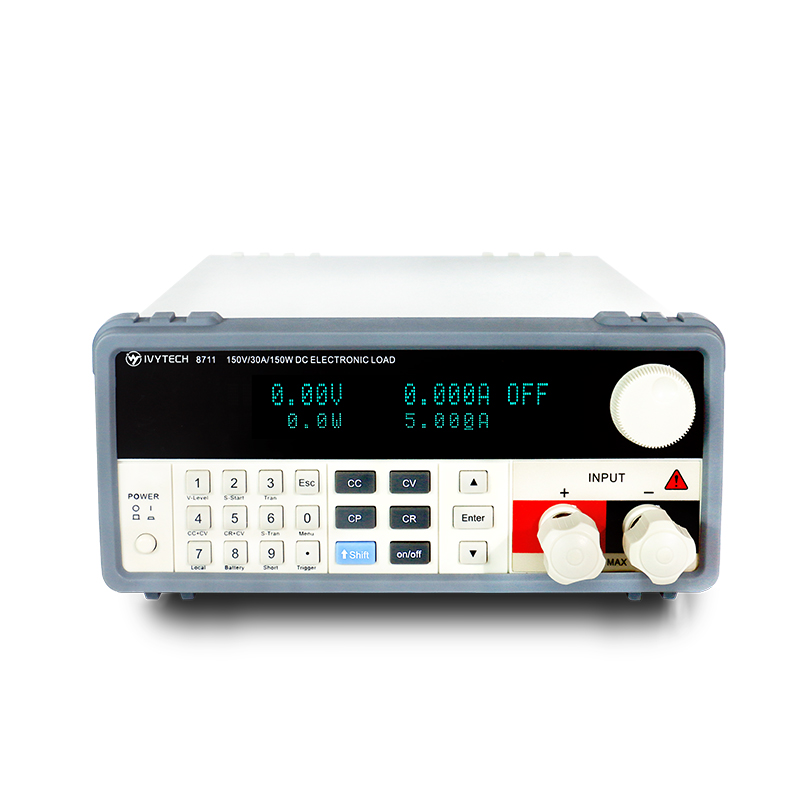

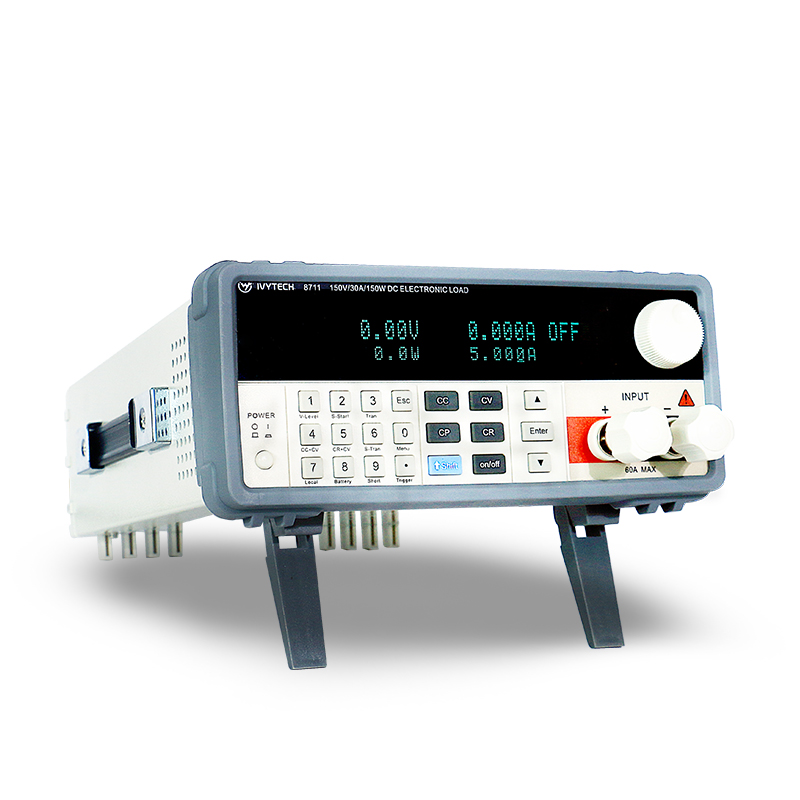

艾维泰科IV8711/8712可编程直流电子负载

ꄴ前一个：艾维泰科大功率直流电子负载IV8713/8713H/8716/8716H/8717/8717H/8718/8718H/8719/8719H

ꄲ后一个：艾维泰科单路线性直流稳压电源IV3010HD/IV3020HD/IV6005HD/IV6010HD/IV10003HD/IV20002HD/IV30001AHD

IV8700系列采用高性能芯片高速高精度设计，提供0.1mV，0.01mA的解析度（基本精度为 0.03%，基本电流上升速度2.5A/us),两个型号IV8711(150W150V30A),IV8712(300W150V60A)可选。

可编程直流电子负载产品说明

• 支持外部触发输入，输出

• 自动测试功能设定、使用更方便

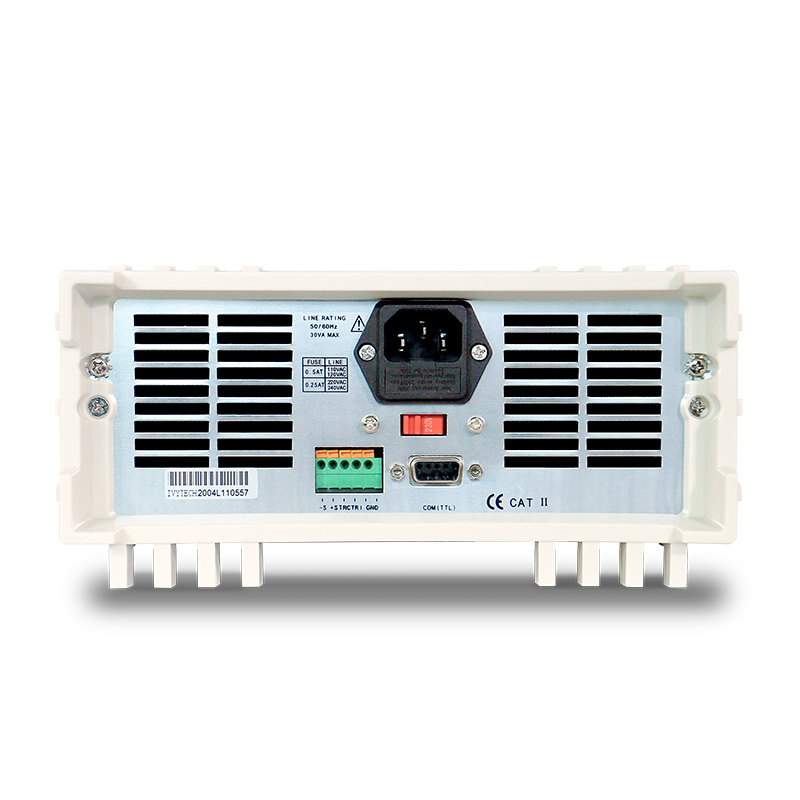

• RS-232接口，可选配专用通讯线连接电脑

可编程直流电子负载型号		IV8711		IV8712
额定输入	功率	150W		300W
	电流	0-30A		0-60A
	电压	150V
定电流模式	范围	0~3A	0~30A	0~6A	0~60A
	解析度	0.1mA	1mA	0.1mA	1mA
	准确度	0.03%+0.05%
定电压模式	范围	0.1~ 19.999V 0.1-150V
	解析度	1mV	10mV	1mV	10mV
	准确度	0.03%+0.05%FS
定电阻模式（当输入电压和电流值≥满量程的10%）	范围	0.03Ω~10k	0.03Ω~5k	0.3Ω~10k	0.3Ω~5k
	解析度	16 bits
	准确度	0.2%+0.2%FS		0.1%+0.1%FS
定功率模式（当输入电压和电流值≥满量程的10%	范围	0-150W	0-150W	0-300W	0-300W
	解析度	1mW	10mW	1mW	10mW
	准确度	0.2%+0.2%FS		0.1%+0.1%FS
电压测量值	电压	0~ 19.999V	0-150V	0-19.999V	0-150V
	解析度	1mV	10mV	0.1mV	1mV
	准确度	0.015%+0.05%FS	0.015%+0.05%FS	0.015%+0.03%FS	0.015%+0.02%FS
电流测量值	电流	0~3A	0-30A	0-6A	0-60A
	晰度	0.1mA	1mA	0.1mA	1mA
	濒度	0.05%+0.1%FS	0.05%+0.1%FS	0.03%+0.05%FS	0.03%+0.08%FS
功率测量值（当输入电压和电流值≥满量程的10%	功率	100W	150W	100W	300W
	解析度	1mW	10mW	1mW	10mW
	准确度	0.2%+0.2%FS		0.1%+0.1%FS
电池测量 : 电池输入：0.5~150V 最大测量：容量= 999 / H;分辨率= 0.1mA;时间=范围= 1S~16HS
动态测试功能：0~5kHz;T1＆T2：60Us~999S;精度：±15％offset+ 10％FS
电流软起动时间：1mS; 2mS; 5mS; 10mS; 20mS; 50mS; 100mS; 200mS;500mS;1000mS;2000mS;精度：±15％offset+ 10％FS
短路功能	电流（CC ） 3A		30A	6A	60A
	电压（CV）	0V
	电阻（CR）		55mΩ	25m
温度	操作温度	0-40°C/80RH
	存储温度	10X-70X/80RH
裸机尺寸（WHD）	mm	215100355
装箱尺寸（WHD）	mm	310200480
可编程直流电子负载净重	kg	4.1		4.9
可编程直流电子负载毛重	kg	5		5.8

• CC、CV、CR、CP、短路、动态等工作模式

• 过电压、过电流、过功率、过温、极性反接保护

• 高亮度真空VFD屏，同时显示V A P

• 精度可达0.1%

• IV8711(150W150V30A),IV8712(300W150V60A)
