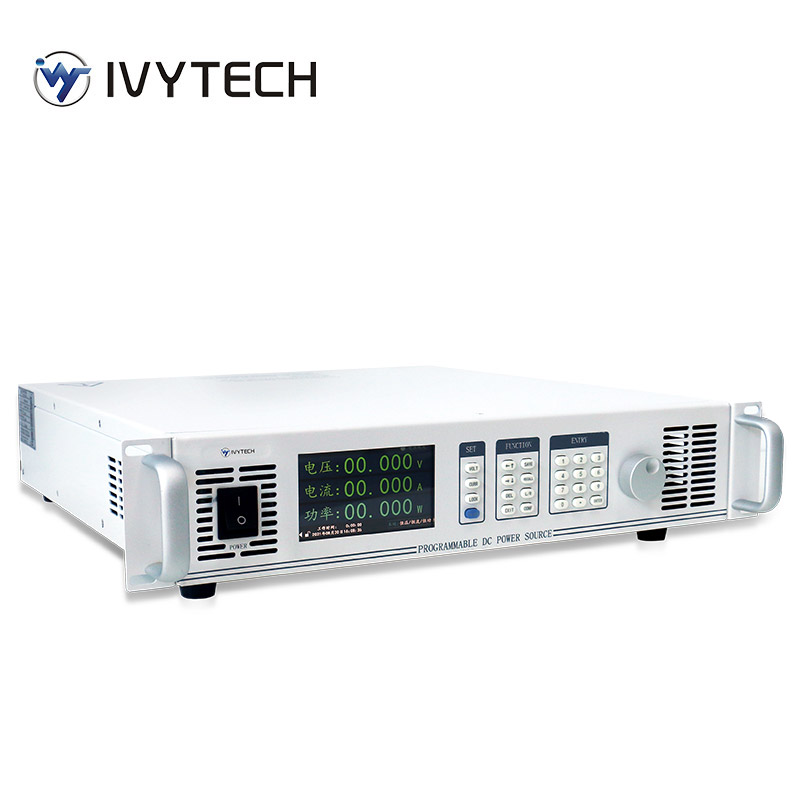

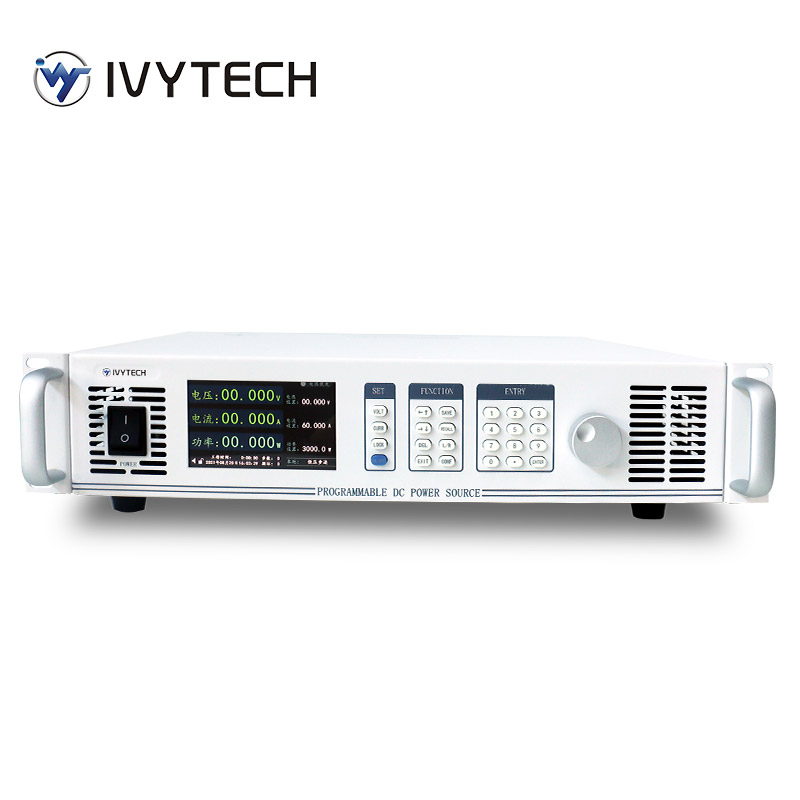

艾维泰科IPP系列宽范围可编程直流电源IPP-1000P-60-30/IPP-1000P-100-15/IPP-1000P-200-8/IPP-1000P-300-5/IPP-2000P-45-100/IPP-2000P-60-80/IPP-2000P-80-60/IPP-2000P-100-45/IPP-2000P-150-30/IPP-2000P-200-23/IPP-2000P-300-15

ꄴ前一个：艾维泰科单路线性直流稳压电源IV3010HD/IV3020HD/IV6005HD/IV6010HD/IV10003HD/IV20002HD/IV30001AHD

ꄲ后一个：艾维泰科IV3000D系列三路线性稳压可编程直流电源IV3033D/IV3035D/IV3310D/IV3063D/IV3065D

IPP 系列输出电压/电流最高可达 1500V/100A，单机功率最高 8KW，并且采用标准 2U/3U 机箱，便于上架使用。该产品具有高分辨率和高精度，低纹波和低噪声，高稳定性，高可靠性等特点。

应用领域

航空航天测试光伏、储能系统新能源汽车

数据中心工业电机

功率半导体组件

自动化测试系统（ATE）锂电池、燃料电池

电子设备老化

精密电镀、溅镀、表面处

宽范围的自动量程

在恒定输出功率限制下，电压电流量程自动切换，可实现在小电流时输出大电压，在小电压时输出大电流，提供了更宽的输出范围，一台电源即可实现多种电压电流的组合，大大地提高了电源的利用率。

APP：

1、步进模式（序列编程）

设备最大支持 50 个序列。用户可根据实际需要编辑每一步功能，使设备以序列的方式在恒电压、恒电流模式下输出，满足特定的测试需求；

2、充电模式

适用如锂电池、电容器等不同电能存储介质充放电老化测试。设置最大支持 10 步充电序列，每一步可独立设置电压/电流参考值和判断条件来决定是否进入下一步，可以模拟精细的充电曲线；

3、函数发生器模式

可产生多种规则波形，如正弦、三角形、锯齿、梯形、阶跃和锯齿、以及混合以上波形的组合波形，并将编辑好的波形叠加到输出电压或电流之上。预设函数会为用户提供所有必须的参数，如基准、周期数、波形幅值、时间等一套完整的配置参数；

远程补偿：

该功能用于补偿负载线上的压降，以提高测试精度。当使用远端补偿功能时，请将两个短接端子去掉，并将 PIN1，PIN4 分别连接到负载正极和负极（PIN2 和 PIN3 悬空）。最大补偿电压达5V，补偿后输出功率需低于额定功率的 1.05 倍。

串并机：

该系列电源支持主从串/并联模式可达 16 台，扩展功率高达 128KW。

并联模式下的均流功能实现系统内电源输出功率的均衡，从而保证扩展功率的同时又不影响电源的性能指标。CAN 并机模式实现系统和单机一样的动态响应，实现主从机高速无延迟的同步响应。

技术参数	Technical Data	1KW/2KW/3KW	6KW/8KW
交流：供电	AC:Supply
- 电压	- Voltage	单相220VAC±10%	三相380VAC±10%
- 频率	- Frequency	50-60HZ
直流：电压	DC:Voltage
- 精确度	- Accuracy	＜额定值的0.1%
- 1-100%的负载调整率	- Load regulation 1-100%	＜额定值的0.05%
- ±10%△U_AC线性调整率	- Line regulation ±10%△U_AC	＜额定值的0.05%
- 带载10-100%调整时间	- Regulation 10-100% load	＜5ms
- 带载10-90%上升时间	- Slew rate 10-90%	＜20ms-60s
- 电压补偿	- Voltage compensation	5%额定电压
- 纹波	- Ripple	＜额定值的0.1%
直流：电流	DC:Current
- 精确度	- Accuracy	＜额定值的0.15%
- 1-100%的负载调整率	- Load regulation 1-100%	＜额定值的0.1%
- ±10%△U_AC线性调整率	- Line regulation ±10%△U_AC	＜额定值的0.05%

直流：功率	DC:Power
- 精确度	- Accuracy	＜额定值的0.3%

保护功能	Protection
		输出限压保护、输出限流保护、输出限功率保护、温度保护等
隔离耐压	Insulation
- 交流输入对外壳	- AC input to enclosure	1500VDC
- 交流输入对直流输出	- AC input to DC output	1500VDC
- 直流输出对外壳（PE）	- DC output to enclosure（PE）	2000VDC
其他	Other
- 数字接口	- Digital interfaces	CAN、RS485
- 干湿节点	- Dry contact input Dry contact output	干接点输入干接点输出
- 冷却方式	- Cooling	风冷
- 工作温度	- Operation temperature	-5℃-45℃
- 存储温度	- Storage temperature	-20℃-60℃
- 相对湿度	- Humidity	＜80%，无凝露
- 尺寸（宽高深）	- Dimensions（W H D）	32588450mm(1KW和2KW) 42588450mm(3KW） 425132551.5mm (6KW和8KW)
- 重量	- Weight	9KG(1KW)/11KG(2KW)/14KG(3KW)/ 25KG(6KW和8KW)

型号	电压	电流	功率	接口
IPP-1000P-60-30	60.000V	30.000A	1000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-1000P-100-15	100.00V	15.000A	1000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-1000P-200-8	200.00V	8.0000A	1000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-1000P-300-5	300.00V	5.0000A	1000W	标配RS485、干接点，选配CAN、模拟量接口
型号	电压	电流	功率	接口
IPP-2000P-45-100	45.000V	100.00A	2000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-2000P-60-80	60.000V	80.000A	2000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-2000P-80-60	80.000V	60.000A	2000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-2000P-100-45	100.00V	45.000A	2000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-2000P-150-30	150.00V	30.000A	2000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-2000P-200-23	200.00V	23.000A	2000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-2000P-300-15	300.00V	15.000A	2000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-2000P-400-12	400.00V	12.000A	2000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-2000P-500-9	500.00V	9.0000A	2000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-2000P-600-8	600.00V	8.0000A	2000W	标配RS485、干接点，选配CAN、模拟量接口
型号	电压	电流	功率	接口
IPP-3000P-45-100	45.000V	100.00A	3000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-3000P-60-80	60.000V	80.000A	3000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-3000P-80-60	80.000V	60.000A	3000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-3000P-100-45	100.00V	45.000A	3000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-3000P-150-30	150.00V	30.000A	3000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-3000P-200-23	200.00V	23.000A	3000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-3000P-300-15	300.00V	15.000A	3000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-3000P-400-12	400.00V	12.000A	3000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-000P-500-9	500.00V	9.0000A	3000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-3000P-600-8	600.00V	8.0000A	3000W	标配RS485、干接点，选配CAN、模拟量接口
型号	电压	电流	功率	接口
IPP-6000P-100-100	100.00V	100.00A	6000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-6000P-150-67	150.00V	67.000A	6000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-6000P-200-50	200.00V	50.000A	6000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-6000P-250-40	250.00V	40.000A	6000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-6000P-300-34	300.00V	34.000A	6000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-6000P-400-25	400.00V	25.000A	6000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-6000P-500-20	500.00V	20.000A	6000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-6000P-600-17	600.00V	17.000A	6000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-6000P-1000-10	1000.0V	10.000A	6000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-6000P-1500-4	1500.0V	4.0000A	6000W	标配RS485、干接点，选配CAN、模拟量接口
型号	电压	电流	功率	接口
IPP-8000P-100-100	100.00V	100.00A	8000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-8000P-150-67	150.00V	67.000A	8000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-8000P-200-50	200.00V	50.000A	8000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-8000P-250-40	250.00V	40.000A	8000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-8000P-300-34	300.00V	34.000A	8000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-8000P-400-25	400.00V	25.000A	8000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-8000P-500-20	500.00V	20.000A	8000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-8000P-600-17	600.00V	17.000A	8000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-8000P-1000-10	1000.0V	10.000A	8000W	标配RS485、干接点，选配CAN、模拟量接口
IPP-8000P-1500-5	1500.0V	5.0000A	7500W	标配RS485、干接点，选配CAN、模拟量接口

• 标准 19 英寸 2U/3U 机箱，高功率密度

• 4.3 寸高亮度 TFT 显示屏，视角范围大，显示分辨率高

• 高精度，分辨率可达 1mV/0.1mA

• 恒功率，具有更高的输出电压、电流范围

• CV&CC 优先权，可调上升/下降时间，满足各种应用场合

• 多种 APP 功能，如函数发生器功能，可以提供各种动态波形；多达 50 步 LIST 功能

• 支持 SCOPE 显示，直观显示电压、电流和功率波形曲线

• 128 组应用数据保存、调用，便于多种测试切换

• 支持串联/并联，方便扩展电压/功率

• 可调过压/过流/过功率保护功能、以及欠压/欠流或短路保护功能

• 标配 CAN，RS485/RS232，选配模拟量接口（选配）

• 支持远端电压补偿

• 风扇智能温控，有效减小噪音
